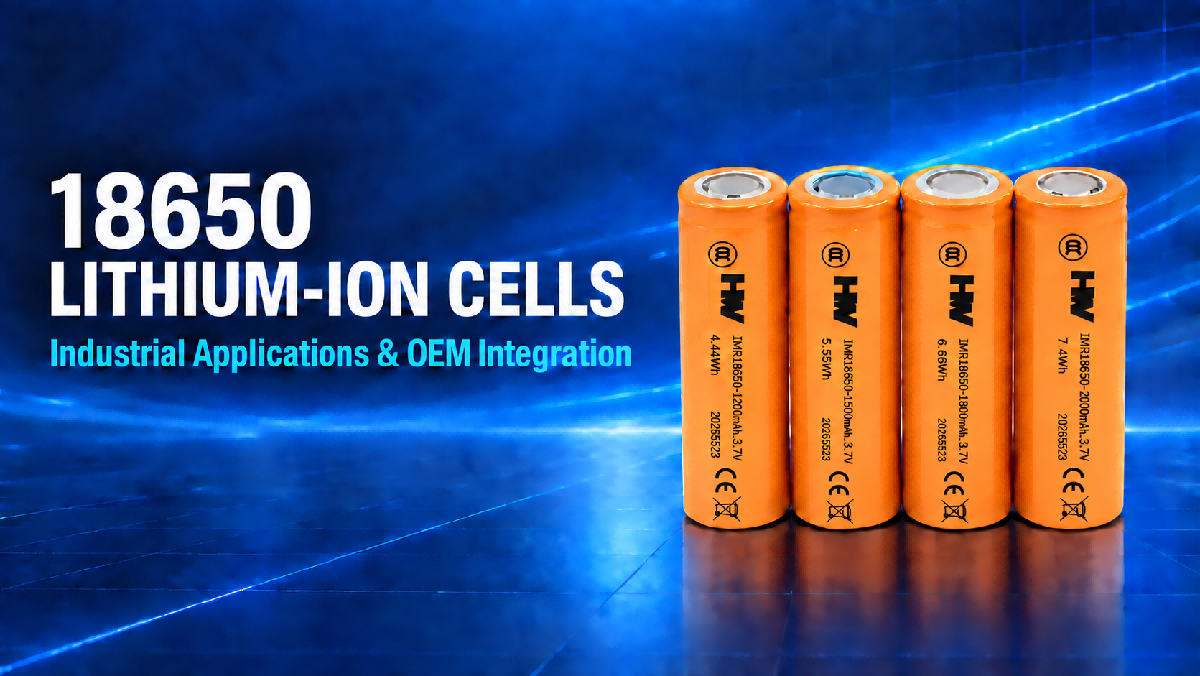

18650 خلايا ليثيوم أيون للتطبيقات الصناعية: الاختيار وتكامل OEM

تُستخدم خلايا أيون الليثيوم 18650 على نطاق واسع في الأدوات الكهربائية وروبوتات الخدمة والإضاءة الاحترافية ومعدات الأمان والأجهزة الصناعية المحمولة. إن شكلها الأسطواني الموحد، والكيمياء القابلة لإعادة الشحن، والتكوين المرن المتوازي المتسلسل يجعلها عناصر بناء عملية لكل من المنتجات الفردية وحزم البطاريات المخصصة.

ومع ذلك، فإن اختيار بطارية صناعية 18650 يتطلب أكثر من مجرد مقارنة أرقام السعة. يجب على مهندسي المنتجات مراعاة التيار المستمر وذروة التيار وجهد التشغيل ووقت التشغيل وطريقة الشحن والمساحة المتاحة والظروف الحرارية وبيئة العمل المقصودة. تشتمل خلايا أيون الليثيوم الأسطوانية المكونة من 18 سلسلة من Hi-Watt على خيارات متعددة بجهد 3.7 فولت لمتطلبات الطاقة ووقت التشغيل المختلفة.

لماذا يتم استخدام تنسيق 18650 على نطاق واسع؟

يشير الاسم "18650" بشكل عام إلى خلية أسطوانية يبلغ قطرها حوالي 18 ملم وطولها 65 ملم. تُستخدم الخلايا بهذا التنسيق بشكل شائع بشكل فردي أو يتم تجميعها في مجموعات بطاريات متسلسلة ومتوازية.

يمكن لخلية 18650 أن تقدم العديد من المزايا العملية لتطوير المنتجات الصناعية:

• عامل شكل أسطواني موحد

• تقنية ليثيوم أيون القابلة لإعادة الشحن

• سلسلة مرنة وتكوينات حزمة متوازية

• خيارات مصممة للتطبيقات التي تركز على السعة أو ذات التيار العالي

• طرق ثابتة للحوامل واللحام الموضعي وتجميع العبوات

• توافر واسع النطاق لبرامج المنتجات القابلة للتطوير

تشتمل مجموعة خلايا أيون الليثيوم الأسطوانية المكونة من 18 سلسلة من Hi-Watt على نماذج متعددة 3.7 فولت 18650. تغطي المنتجات المدرجة حاليًا السعات الاسمية من 1200 مللي أمبير في الساعة إلى 2600 مللي أمبير في الساعة، بما في ذلك الطرازات المخصصة لمتطلبات الطاقة ووقت التشغيل المختلفة.

لا يزال يتعين تأكيد النموذج المناسب مقابل ملف تعريف الحمل الفعلي بدلاً من السعة وحدها.

أدوات الطاقة اللاسلكية ومعدات الصيانة

يمكن للمثاقب اللاسلكية والمفكات الكهربائية وأدوات الفحص ومعدات الصيانة المحمولة أن تضع متطلبات كبيرة على البطارية.

قد تتطلب المحركات تيارًا عاليًا أثناء بدء التشغيل أو عند التشغيل تحت الحمل. إن الخلية المختارة بشكل أساسي من أجل السعة قد لا توفر بالضرورة التيار المطلوب دون انخفاض الجهد المفرط أو توليد الحرارة.

بالنسبة لهذه التطبيقات، يجب على المهندسين تقييم:

• تيار التفريغ المستمر والذروة

• سلوك الجهد تحت الحمل

• درجة حرارة الخلية أثناء التشغيل

• تكوين الحزمة ومساحة التثبيت المتاحة

• وقت التشغيل المطلوب

• معدل الشحن ودورة العمل المتوقعة

ويجب أن تتضمن الحزمة الكاملة أيضًا تدابير الحماية والإدارة الحرارية المناسبة للمعدات.

المكانس الروبوتية وروبوتات الخدمة المدمجة

تحتاج المكانس الآلية وروبوتات الفحص والمعدات الآلية المدمجة إلى بطاريات يمكنها دعم المحركات وأجهزة الاستشعار وإلكترونيات التحكم والاتصالات اللاسلكية داخل حاوية محدودة.

يمكن دمج عدة خلايا 18650 لتحقيق الجهد والطاقة المطلوبة. يجب على مصممي العبوات أن يأخذوا بعين الاعتبار ما هو أكثر من السعة الإجمالية: يمكن لمطابقة الخلايا، وتوزيع الحرارة، والاهتزاز، وسلوك الشحن، والاحتفاظ الميكانيكي أن تؤثر جميعها على الأداء الميداني.

بالنسبة للمعدات التجارية المتوقع أن تعمل بشكل متكرر، يصبح الاتساق بين الخلايا مهمًا بشكل خاص. يمكن أن تؤدي الاختلافات الكبيرة في السعة أو المقاومة الداخلية إلى عدم التوازن وتقليل الأداء القابل للاستخدام للحزمة الكاملة.

الإضاءة المهنية ومعدات الطوارئ

تعد مصابيح العمل المحمولة ومصابيح الفحص وإضاءة الطوارئ والمصابيح الكاشفة عالية الإخراج من التطبيقات الشائعة لخلايا أيون الليثيوم الأسطوانية.

قد تتطلب هذه المنتجات إما وقت تشغيل ممتد أو طاقة عالية نسبيًا، اعتمادًا على وضع الإضاءة ومستوى الإخراج. ولذلك يجب أن يعتمد التصميم الكهربائي على ملف التشغيل الفعلي.

تشمل الاعتبارات المهمة ما يلي:

• أقصى قوة LED

• أوضاع التشغيل الثابتة والمتقطعة

• الظروف الحرارية داخل السكن

• إعدادات قطع الجهد المنخفض

• طريقة الشحن

• بناء خلية قابلة للاستبدال أو حزمة مختومة

قد تكون الخلايا ذات القمة الزرية مناسبة لبعض حجرات البطارية القابلة للإزالة، في حين أن الخلايا ذات القمة المسطحة تعتبر عادةً لتجميعات البطاريات الملحومة. يجب التأكد من نمط الجهاز الطرفي وتكوين الحماية وتوافق الجهاز قبل الإنتاج.

الأمن والمراقبة والأجهزة الذكية

غالبًا ما تحتاج الكاميرات اللاسلكية وأنظمة الإنذار والأقفال الذكية وأجهزة الكشف المحمولة وأجهزة المراقبة عن بعد إلى طاقة مدمجة قابلة لإعادة الشحن.

في هذه التطبيقات، قد يتأثر وقت التشغيل بالتيار الاحتياطي وتردد الاتصال ونشاط المستشعر والظروف البيئية. يمكن للجهاز الذي يستهلك القليل من الطاقة في وضع الاستعداد أن يواجه فترات قصيرة من الطلب العالي عند نقل البيانات أو تنشيط المحرك أو تشغيل المنبه.

لذلك يجب أن يعتمد اختيار البطارية على الملف التعريفي الحالي الكامل بدلاً من قيمة متوسطة واحدة.

بالنسبة للمنتجات غير المراقبة، تتطلب أيضًا استراتيجية الشحن والحماية من الجهد المنخفض وتصميم العلبة اهتمامًا دقيقًا. إذا كان من المتوقع أن تعمل المعدات في الخارج، فيجب على مطور المنتج تحديد نطاق درجة الحرارة المطلوبة وحماية البيئة على مستوى النظام.

الأدوات المحمولة ومعدات جمع البيانات

تستفيد أدوات القياس المحمولة وماسحات الباركود والمحطات الطرفية المحمولة ومعدات البيانات الميدانية من الطاقة القابلة لإعادة الشحن التي تدعم التنقل طوال يوم العمل.

يمكن استخدام تنسيق 18650 في الأجهزة أحادية الخلية أو حزم متعددة الخلايا، اعتمادًا على جهد الجهاز وهدف وقت التشغيل.

بالنسبة للمعدات المهنية، قد تشمل متطلبات المشروع العملية ما يلي:

• وقت تشغيل يمكن التنبؤ به بين الشحنات

• توصيل طاقة مستقر للشاشات والمعالجات

• واجهة شحن محددة

• اتصالات حالة البطارية

• تصميم حزمة قابلة للاستبدال أو صالحة للخدمة

• الأسلاك والموصلات والعلب المخصصة

تتطلب المنتجات المستخدمة في البيئات المنظمة أو الحرجة للسلامة تقييمًا إضافيًا على مستوى النظام. لا تحدد مواصفات الخلية وحدها التوافق مع المعدات النهائية.

أنظمة الطاقة والنسخ الاحتياطي المحمولة

يمكن أيضًا دمج 18650 خلية في بنوك الطاقة المدمجة ووحدات النسخ الاحتياطي للاتصالات ووحدات الطاقة المحمولة وغيرها من منتجات تخزين الطاقة الصغيرة.

تجمع هذه التطبيقات في كثير من الأحيان بين خلايا متعددة لزيادة السعة أو جهد الخرج. يجب أن يأخذ تصميم العبوة في الاعتبار موازنة الخلايا والمسارات الحالية ودوائر الحماية والتحكم في الشحن والسلوك الحراري.

قد يتضمن التكوين النهائي ما يلي:

• اتصالات سلسلة لزيادة الجهد

• اتصالات متوازية لزيادة القدرة والقدرة الحالية

• PCM أو نظام إدارة البطارية

• استشعار درجة الحرارة

• الصمامات أو مكونات الحماية الأخرى

• العبوات والموصلات المخصصة

يمكن أن تؤثر التغييرات في عدد الخلايا أو ترتيبها على التصميم الكهربائي والميكانيكي بأكمله. ولذلك ينبغي إنشاء تكوين الحزمة خلال المرحلة الهندسية المبكرة.

تكامل المعدات الاستهلاكية والمهنية

قد يظهر نفس تنسيق الخلية الأساسي في المراوح المحمولة وأجهزة الحلاقة ومكبرات الصوت والملحقات الإلكترونية والمعدات الصناعية، ولكن هذه المنتجات لا تتطلب بالضرورة نفس الخلية.

يتمتع الجهاز منخفض التصريف المصمم لفترة تشغيل طويلة بأولويات مختلفة عن المعدات التي تعمل بمحرك والتي تنتج أحمالًا قصيرة وعالية التيار.

هذا هو السبب في أن النهج الموجه نحو التطبيق أمر ضروري. يجب تقييم الخلية المحددة ضمن المنتج المقصود - ولا يتم معاملتها كمكون قابل للتبديل يعتمد على الأبعاد فقط.

تتضمن مجموعة خلايا الليثيوم المدمجة الأوسع نطاقًا من Hi-Watt أيضًا تنسيقات أسطوانية أخرى وخلايا كيسية للمشروعات التي لا يمكن تحسينها حول تصميم 18650.

كيفية اختيار خلية 18650 لمشروع صناعي

قبل طلب العينات، يجب على فرق المنتج تحديد المعلومات التالية.

تكوين الجهد والحزمة

عمومًا، لا تستطيع خلية أيون الليثيوم الواحدة توفير جهد كل جهاز بشكل مباشر. يجب على المهندسين تحديد السلسلة اللازمة والتكوين المتوازي مع بنية الشحن والحماية.

القدرة ووقت التشغيل

يمكن أن تؤدي السعة الأعلى إلى إطالة وقت التشغيل، ولكن يجب موازنتها مع القدرة الحالية والمساحة المتاحة والتكلفة والأداء الحراري.

المستمر والذروة الحالية

قد تكون للمعدات التي تعمل بمحركات وغيرها من المنتجات عالية الطاقة متطلبات تيار ذروة أعلى بكثير من تيار التشغيل العادي.

التصميم الميكانيكي

ينبغي لحاملي الخلايا، وعلامات التبويب الملحومة، والعزل، والتباعد ودعم الضميمة حماية الخلايا من الحركة والتآكل والاتصال غير المقصود.

الحماية وإدارة البطارية

اعتمادًا على المشروع، قد تتطلب الحزمة الحماية من الشحن الزائد، والتفريغ الزائد، والتيار الزائد، والدائرة القصيرة، ودرجة الحرارة. يجب تحديد الوظائف المطلوبة لنظام البطارية بالكامل.

المحطات والأسلاك والموصلات

تخدم الخلايا المسطحة والخلايا العلوية طرق تجميع مختلفة. قد تتطلب حزم OEM أيضًا علامات تبويب ملحومة وأسلاك توصيل وموصلات وعزل ومبيتات مخصصة.

اتساق المنتج

يعد الجهد والسعة واتساق المقاومة الداخلية ذا أهمية خاصة عندما يتم تجميع الخلايا في حزم متعددة الخلايا. ينبغي مناقشة متطلبات المطابقة قبل الإنتاج.

التوثيق وسوق الوجهة

من اختيار الخلية إلى تكامل حزمة بطارية OEM

غالبًا ما تتطلب مشاريع البطاريات الصناعية أكثر من مجرد خلايا فضفاضة. قد يحتاج مطورو المنتجات إلى الدعم فيما يتعلق بالتكوين الكهربائي والموصلات وأنظمة الحماية وتطوير العينات وبناء العبوات.

يمكن لخدمة بطاريات OEM/ODM من Hi-Watt دعم المشاريع بدءًا من محاذاة المواصفات الأولية وحتى النماذج الأولية والتحقق من العينات والإنتاج.

للحصول على توصية أكثر صلة، قم بإعداد المعلومات التالية:

• المنتج والتطبيق المقصود

• جهد التشغيل المطلوب

• المستمر والذروة الحالية

• وقت التشغيل المستهدف أو السعة

• أبعاد مقصورة البطارية المتوفرة

• طريقة الشحن

• متطلبات الموصل أو المحطة

• درجة حرارة العمل المتوقعة

• السوق المستهدف والوثائق المطلوبة

• كمية الطلب المقدرة

كلما كانت معلومات التطبيق أكثر اكتمالا، كان من الأسهل تحديد بنية الخلية والحزمة المناسبة.

بناء البطارية حول التطبيق

يُعد تنسيق 18650 ذا قيمة لأنه يمكنه دعم العديد من فئات المنتجات، ولكن تعدد استخداماته لا يعني أن نموذجًا واحدًا يناسب كل مشروع.

يبدأ حل البطارية الصناعية الناجح بملف الطاقة الفعلي للجهاز والبنية المادية وبيئة التشغيل. يجب أن تعمل السعة وأداء التفريغ وتصميم الحماية واتساق الخلية معًا كجزء من النظام الكامل.

اتصل بفريقنا لمناقشة اختيار الخلايا وحزم البطاريات المخصصة وتكامل OEM لمنتجك التالي.
